退火在熱處理行業(yè)內(nèi)的作用及常用的退火工藝
摘要：退火在熱處理行業(yè)內(nèi)的作用改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應(yīng)力;常用的退火工藝有6種。
我們都知道，工業(yè)金屬熱處理會(huì)經(jīng)常用到退火相關(guān)的設(shè)備，如：退火爐，本文主要分享一下它的主要作用及退火生產(chǎn)過程中經(jīng)常用到的退火工藝有幾個(gè)方面。

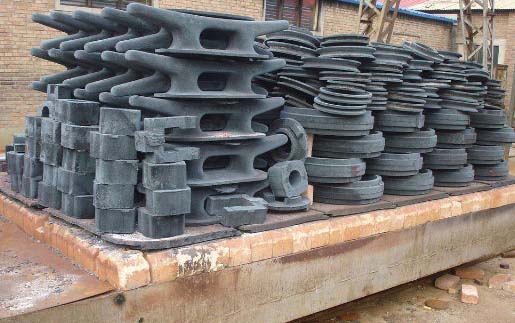

一、退火的目的
1.改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應(yīng)力，防止工件變形、開裂。
2.軟化工件以便進(jìn)行切削加工。
3.細(xì)化晶粒，改善組織以提高工件的機(jī)械性能。
4.為最終熱處理（淬火、回火）作好組織準(zhǔn)備。

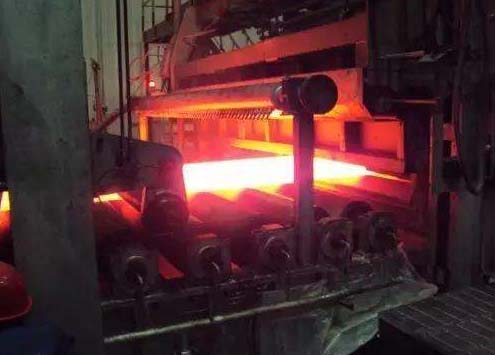

二、常用的退火工藝有：
◆.完全退火。
用以細(xì)化中、低碳鋼經(jīng)鑄造、鍛壓和焊接后出現(xiàn)的力學(xué)性能不佳的粗大過熱組織。將工件加熱到鐵素體全部轉(zhuǎn)變?yōu)閵W氏體的溫度以上30～50℃，保溫一段時(shí)間，然后隨爐緩慢冷卻，在冷卻過程中奧氏體再次發(fā)生轉(zhuǎn)變，即可使鋼的組織變細(xì)。
◆.球化退火。
用以降低工具鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼開始形成奧氏體的溫度以上20～40℃，保溫后緩慢冷卻，在冷卻過程中珠光體中的片層狀滲碳體變?yōu)榍驙睿瑥亩档土擞捕取?/p>
◆.等溫退火。
用以降低某些鎳、鉻含量較高的合金結(jié)構(gòu)鋼的高硬度，以進(jìn)行切削加工。一般先以較快速度冷卻到奧氏體最不穩(wěn)定的溫度，保溫適當(dāng)時(shí)間，奧氏體轉(zhuǎn)變?yōu)橥惺象w或索氏體，硬度即可降低。
◆.再結(jié)晶退火。
用以消除金屬線材、薄板在冷拔、冷軋過程中的硬化現(xiàn)象（硬度升高、塑性下降）。加熱溫度一般為鋼開始形成奧氏體的溫度以下50～150℃ ，只有這樣才能消除加工硬化效應(yīng)使金屬軟化。
◆.石墨化退火。
用以使含有大量滲碳體的鑄鐵變成塑性良好的可鍛鑄鐵。工藝操作是將鑄件加熱到950℃左右 ，保溫一定時(shí)間后適當(dāng)冷卻 ，使?jié)B碳體分解形成團(tuán)絮狀石墨。
◆.擴(kuò)散退火。
用以使合金鑄件化學(xué)成分均勻化，提高其使用性能。方法是在不發(fā)生熔化的前提下 ，將鑄件加熱到盡可能高的溫度，并長(zhǎng)時(shí)間保溫，待合金中各種元素?cái)U(kuò)散趨于均勻分布后緩冷。⑦去應(yīng)力退火。用以消除型材散熱器鋼鐵鑄件和焊接件的內(nèi)應(yīng)力。對(duì)于鋼鐵制品加熱后開始形成奧氏體的溫度以下100～200℃，保溫后在空氣中冷卻，即可通過退火爐來消除內(nèi)應(yīng)力。
上一篇：生產(chǎn)廠間對(duì)天然氣退火爐輻射管和爐輥的安裝及調(diào)試
下一篇：300℃鋁合金退火熱處理爐方案詳情
相關(guān)新聞
相關(guān)產(chǎn)品
|
